Cojinete deslizante autolubricante de aleación de cobre: guía de tipos, selección y aplicaciones

¿Qué es un cojinete deslizante autolubricante de aleación de cobre?

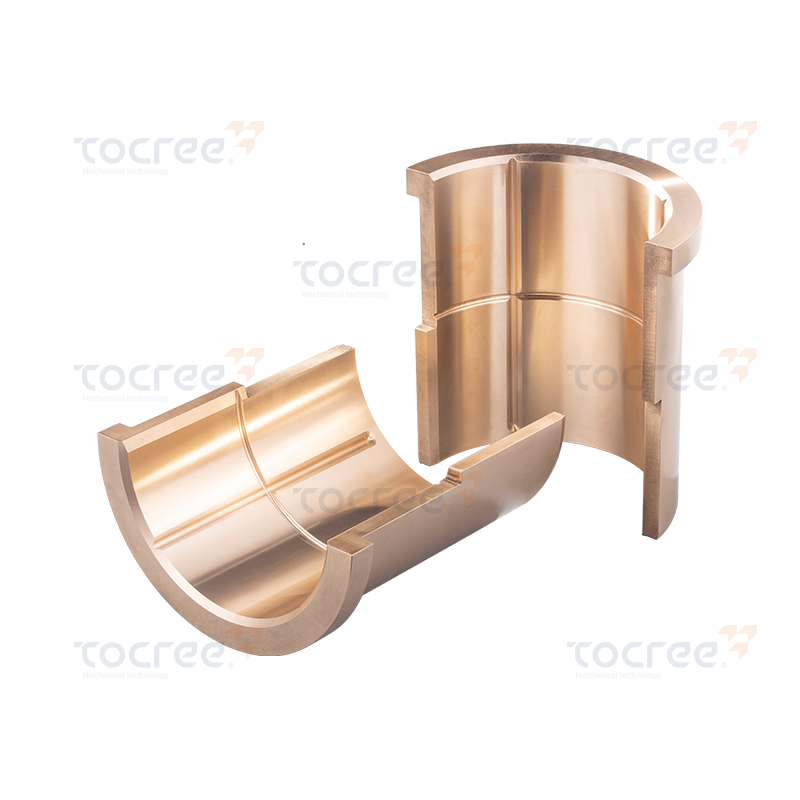

Un cojinete deslizante autolubricante de aleación de cobre. es un cojinete liso fabricado a partir de una aleación a base de cobre, más comúnmente bronce o latón, que está incrustado con tapones de lubricante sólido, inserciones de grafito o estructuras porosas impregnadas de aceite que suministran lubricación continuamente durante el funcionamiento sin ningún aporte externo de grasa o aceite. A diferencia de los cojinetes lisos convencionales que dependen de una película de aceite presurizada o de un engrase manual periódico para evitar el contacto metal con metal entre el orificio del cojinete y el eje, un cojinete autolubricante de aleación de cobre libera su lubricante incorporado en la interfaz deslizante a medida que el eje gira, formando una película lubricante delgada y persistente que reduce la fricción, controla el desgaste y evita el agarrotamiento durante toda la vida útil del cojinete.

La matriz de aleación de cobre proporciona la resistencia estructural, la conductividad térmica y la capacidad de carga necesarias para soportar el eje bajo cargas estáticas y dinámicas, mientras que el lubricante incorporado (generalmente grafito, PTFE, disulfuro de molibdeno (MoS₂) o aceite) maneja la función tribológica de reducir la fricción en la interfaz de contacto. Esta combinación proporciona a los cojinetes lisos autolubricantes de aleación de cobre un rendimiento que los bujes de bronce lubricados con aceite convencionales no pueden igualar en aplicaciones donde la lubricación externa es imposible, poco práctica o indeseable.

Estos rodamientos se utilizan ampliamente en equipos de construcción, maquinaria agrícola, equipos de plantas siderúrgicas, máquinas de moldeo por inyección, sistemas hidráulicos, maquinaria de procesamiento de alimentos y hardware marino; en cualquier lugar donde el acceso para mantenimiento sea difícil, la contaminación de los lubricantes externos sea una preocupación o las condiciones operativas como altas temperaturas, cargas pesadas, velocidades lentas o movimientos oscilantes hagan que la lubricación hidrodinámica con película de aceite no sea confiable. Comprender los materiales, los tipos de construcción, las características de rendimiento y los criterios de selección de los bujes autolubricantes de aleación de cobre es esencial para los ingenieros que especifican rodamientos para aplicaciones exigentes.

Materiales base de aleación de cobre utilizados en rodamientos autolubricantes

La elección de la aleación de cobre para la matriz del rodamiento afecta significativamente la capacidad de carga, la dureza, la resistencia a la corrosión, la maquinabilidad y la compatibilidad con el sistema lubricante. En la fabricación de cojinetes deslizantes autolubricantes se utilizan varias aleaciones a base de cobre, cada una con características distintas adecuadas para condiciones de funcionamiento específicas.

Bronce de estaño (bronce fosforado)

El bronce de estaño, que normalmente contiene entre un 8 % y un 12 % de estaño con pequeñas adiciones de fósforo (0,1 % a 0,4 %) como desoxidante y potenciador de la resistencia, es la aleación de cobre más utilizada para la fabricación de rodamientos autolubricantes. Las aleaciones como CuSn10 (C90700), CuSn12 (C90900) y CuSn8P proporcionan una excelente resistencia a la compresión (250–350 MPa), buena dureza (75–90 HB), alta resistencia a la corrosión en agua y ambientes químicos suaves y una excelente compatibilidad con insertos lubricantes de grafito y PTFE. Los bujes autolubricantes de bronce fosforado son la opción estándar para juntas de pasadores de maquinaria de construcción, muñones de cilindros hidráulicos y pivotes industriales en general que funcionan bajo cargas de moderadas a pesadas a velocidades de deslizamiento de bajas a medias.

Bronce Aluminio

Las aleaciones de bronce de aluminio (CuAl10Fe3, CuAl10Ni5Fe4 — C95400, C95500) contienen entre un 8% y un 11% de aluminio con adiciones de hierro y níquel que refinan la microestructura y mejoran las propiedades mecánicas. Los cojinetes autolubricantes de bronce de aluminio ofrecen una resistencia a la tracción (de 450 a 700 MPa) y una dureza (de 150 a 200 HB) significativamente mayores que los de bronce al estaño, además de una excelente resistencia a la corrosión en agua de mar, ambientes ácidos y servicio a altas temperaturas de hasta 300 °C. Estas propiedades hacen que los cojinetes deslizantes autolubricantes de bronce de aluminio sean la opción preferida para aplicaciones de servicio pesado, como equipos de acería, juntas de pasadores de excavadoras grandes, cojinetes de timón de barcos y herramientas de prensa de alta carga donde el bronce de fósforo se deformaría bajo la presión de contacto aplicada.

Bronce al plomo

Las aleaciones de bronce y plomo (CuPb10Sn10, CuPb15Sn8) incorporan plomo como fase blanda distribuida dentro de la matriz de bronce. La fase de plomo actúa como un lubricante sólido in situ en la superficie de deslizamiento, mejorando la conformabilidad y la integrabilidad del rodamiento: su capacidad para adaptarse a pequeñas desalineaciones del eje e incrustar partículas contaminantes duras sin rayar el eje. Los cojinetes autolubricantes de bronce y plomo se han utilizado históricamente en cojinetes principales de motores de automóviles, cojinetes de biela y casquillos de cajas de cambios. Sin embargo, las regulaciones ambientales que restringen el contenido de plomo en los componentes de maquinaria han impulsado una transición gradual hacia alternativas sin plomo en nuevos diseños, con el bronce de bismuto y el bronce de estaño-zinc emergiendo como sustitutos sin plomo con un rendimiento tribológico comparable.

Bronce al Manganeso y Aleaciones Especiales

El bronce de manganeso (CuZn38Mn1Al) y el bronce de níquel y aluminio (CuAl10Ni5Fe4) se utilizan en aplicaciones marinas y marinas exigentes donde se necesita una resistencia extrema a la corrosión combinada con una alta capacidad de carga: cojinetes de ejes de hélices de barcos, equipos de perforación en alta mar y actuadores de válvulas submarinas. Estas aleaciones ofrecen resistencias a la tracción superiores a 600 MPa y resisten tanto la corrosión del agua de mar como la erosión por cavitación. Cuando se combinan con lubricación por tapón de grafito, forman cojinetes deslizantes autolubricantes altamente duraderos capaces de ofrecer un servicio prolongado en entornos sumergidos o en zonas de salpicaduras donde la lubricación externa es completamente impracticable.

Tipos de sistemas de lubricantes sólidos en rodamientos autolubricantes de aleación de cobre

La función autolubricante de los cojinetes lisos de aleación de cobre se realiza mediante varios métodos distintos de integración del lubricante. Cada enfoque tiene diferentes características de rendimiento, límites de temperatura e idoneidad para entornos operativos específicos.

Insertos de tapón de grafito

La construcción más común para rodamientos autolubricantes de aleación de cobre de alta resistencia implica perforar un patrón de orificios (generalmente de 6 a 30 mm de diámetro dependiendo del tamaño del rodamiento) en la superficie del orificio de un buje de bronce fundido o mecanizado y luego presionar tapones de grafito sólido en estos orificios. A medida que el eje gira contra el orificio del rodamiento, los tapones de grafito untan una fina película de grafito tanto en el orificio del rodamiento como en la superficie del eje, creando una capa de lubricante sólido persistente. El grafito tiene una estructura cristalina en capas que se corta fácilmente bajo contacto deslizante, proporcionando coeficientes de fricción de 0,05 a 0,15 en condiciones secas. Los cojinetes de bronce con tapón de grafito funcionan de manera confiable a temperaturas de hasta 400 °C en atmósferas oxidantes (y más altas en atmósferas inertes o reductoras), lo que los hace adecuados para aplicaciones de alta temperatura, como sistemas transportadores de hornos, placas de prensado en caliente y equipos de plantas siderúrgicas que destruirían los lubricantes de aceite o grasa.

Insertos rellenos de PTFE

Los tapones de politetrafluoroetileno (PTFE) o los insertos compuestos de PTFE y grafito prensados en matrices de bronce perforadas combinan el coeficiente de fricción extremadamente bajo del PTFE (tan bajo como 0,04 en condiciones de deslizamiento) con la resistencia estructural de la matriz de bronce. La formación de una película de transferencia de PTFE en el eje opuesto crea una capa lubricante duradera y químicamente inerte. Los casquillos autolubricantes de aleación de cobre rellenos de PTFE se prefieren en aplicaciones de procesamiento de alimentos, farmacéuticas y de salas limpias donde la contaminación por aceite o grafito es inaceptable, y en aplicaciones con movimiento continuo lento o oscilante donde el rendimiento de la película de transferencia de PTFE es más efectivo. El límite de temperatura para los lubricantes a base de PTFE es de aproximadamente 260 °C en servicio continuo.

Bronce sinterizado impregnado de aceite (tipo oilita)

Los cojinetes de bronce poroso sinterizado, fabricados compactando y sinterizando polvo de bronce para producir una porosidad controlada del 20 al 30 % en volumen, se impregnan al vacío con aceite lubricante después de la sinterización. El aceite se retiene dentro de la estructura porosa y se libera a la superficie deslizante mediante expansión térmica y acción capilar a medida que el rodamiento se calienta durante el funcionamiento, y luego se reabsorbe cuando el rodamiento se enfría. Los cojinetes autolubricantes de bronce sinterizado impregnados con aceite son adecuados para aplicaciones de carga y velocidad moderadas donde las condiciones de funcionamiento permiten que el aceite realice ciclos de manera efectiva: motores eléctricos, pequeños electrodomésticos, equipos de oficina y cojinetes de maquinaria agrícola. Su capacidad de carga es inferior a la de los rodamientos macizos de bronce fundido con inserciones de tapón, pero proporcionan una lubricación realmente libre de mantenimiento durante toda su vida útil en aplicaciones adecuadas.

MoS₂ y sistemas de lubricantes sólidos multicomponentes

El disulfuro de molibdeno (MoS₂) se incorpora a los rodamientos autolubricantes de aleación de cobre, ya sea como tapones, como componente de materiales de inserción compuestos o como un revestimiento de superficie aplicado al orificio del rodamiento. MoS₂ tiene excelentes propiedades lubricantes en ambientes de vacío y atmósfera inerte donde se reduce la efectividad del grafito (que depende en parte del vapor de agua adsorbido), lo que hace que los cojinetes autolubricantes de bronce que contienen MoS₂ sean la opción preferida para mecanismos aeroespaciales, equipos de hornos de vacío y aplicaciones espaciales. Los materiales de inserción compuestos de alto rendimiento que combinan grafito, MoS₂, PTFE y aglutinantes metálicos se utilizan en las aplicaciones más exigentes, ofreciendo baja fricción en un amplio rango de temperaturas y en condiciones límite de lubricación que desafiarían cualquier sistema de lubricante de un solo componente.

Comparación de rendimiento de los principales tipos de rodamientos autolubricantes de aleación de cobre

Seleccionar la combinación correcta de aleación de bronce y sistema lubricante requiere hacer coincidir las características de rendimiento del rodamiento con las demandas de la aplicación. La siguiente tabla proporciona una descripción comparativa de los tipos de cojinetes lisos autolubricantes de aleación de cobre más comunes:

Ventajas clave sobre los rodamientos de bronce lubricados convencionales

La adopción de cojinetes lisos autolubricantes de aleación de cobre en lugar de bujes de bronce convencionales lubricados con grasa o aceite está impulsada por ventajas operativas y económicas específicas que se acumulan a lo largo de la vida útil del equipo.

• Eliminación de intervalos de lubricación de mantenimiento: Los bujes de bronce engrasados en equipos de construcción y maquinaria agrícola generalmente requieren lubricación cada 8 a 50 horas de operación. Reemplazarlos con cojinetes de bronce autolubricantes con tapón de grafito elimina este mantenimiento por completo, lo que reduce los costos de mano de obra y garantiza una lubricación constante incluso cuando no se siguen estrictamente los programas de mantenimiento, un escenario común en el mundo real.
• Operación confiable en ambientes de alta temperatura: A temperaturas superiores a 120-150°C, las grasas convencionales se descomponen y pierden rápidamente sus propiedades lubricantes. Los cojinetes autolubricantes de aleación de cobre con tapón de grafito mantienen una fricción estable y un rendimiento de desgaste hasta 400 °C sin degradación del sistema lubricante, lo que los hace irreemplazables en equipos de hornos, herramientas de prensado en caliente y aplicaciones de transportadores de alta temperatura.
• Rendimiento bajo contaminación: En aplicaciones de minería, construcción de túneles y construcción, los lubricantes externos atraen y retienen polvo y lodos abrasivos que aceleran el desgaste de los rodamientos. Los rodamientos autolubricantes de aleación de cobre no atraen contaminantes de la misma manera y su película lubricante de grafito es menos susceptible al desplazamiento por la entrada de agua que la grasa, lo que resulta en tasas de desgaste más bajas en ambientes sucios.
• Idoneidad para movimientos lentos, oscilantes e intermitentes: La lubricación con película de aceite hidrodinámica requiere una rotación continua a una velocidad suficiente para generar una película de presión que separe el eje y el cojinete. A velocidades lentas, movimientos oscilantes o durante ciclos de arranque y parada, la película de aceite se rompe y prevalecen las condiciones límite de lubricación. Los sistemas de lubricantes sólidos en cojinetes de bronce autolubricantes funcionan eficazmente en estas condiciones exactas: no requieren velocidad para funcionar.
• Sin contaminación por lubricante del producto o del medio ambiente: Los equipos de procesamiento de alimentos, fabricación farmacéutica y tratamiento de agua no pueden tolerar la contaminación por aceite o grasa del flujo de producto. Los rodamientos autolubricantes de aleación de cobre con inserto de PTFE o tapón de grafito eliminan este riesgo por completo, proporcionando un funcionamiento del rodamiento realmente seco y libre de contaminación.

Cómo seleccionar el rodamiento autolubricante de aleación de cobre adecuado

Especificar el rodamiento deslizante autolubricante de aleación de cobre correcto para una aplicación requiere evaluar un conjunto de parámetros interrelacionados. Trabajar con estos criterios de selección garantiza sistemáticamente que el rodamiento elegido cumpla con las demandas mecánicas y tribológicas de la aplicación.

Carga y valor fotovoltaico

El parámetro más fundamental en la selección de cojinetes lisos autolubricantes es el valor PV, el producto de la presión de contacto del cojinete P (en MPa) y la velocidad de deslizamiento V (en m/s). PV es una medida de la tasa de generación de calor en la interfaz deslizante; exceder el límite de PV nominal del rodamiento causa que el sistema de lubricante se sobrecaliente, que la película de transferencia se rompa y que el rodamiento falle por agarrotamiento o desgaste acelerado. Cada tipo de cojinete autolubricante de aleación de cobre tiene una clasificación PV máxima: los cojinetes de bronce y estaño con tapón de grafito generalmente manejan PV de hasta 0,5 a 1,0 MPa·m/s en condiciones secas, mientras que el bronce de aluminio con inserciones compuestas de grafito puede tolerar valores PV superiores a 2,0 MPa·m/s. Calcule P a partir de la carga aplicada dividida por el área de rodamiento proyectada (diámetro del orificio × longitud) y V a partir de la velocidad superficial del eje. Verifique que el PV operativo esté por debajo del 60 % al 70 % del máximo nominal para proporcionar un margen de seguridad para picos de carga y condiciones de arranque.

Rango de temperatura de funcionamiento

Confirme que tanto la matriz de aleación de cobre como el sistema de lubricante sólido estén clasificados para todo el rango de temperatura de la aplicación, incluidas las temperaturas máximas durante el arranque, transitorios de carga alta y cualquier ciclo de limpieza o esterilización (en equipos alimentarios o farmacéuticos). Los cojinetes de bronce con tapón de grafito son la elección correcta por encima de 200°C; Los diseños con inserto de PTFE se prefieren por debajo de 200 °C, donde se necesita el coeficiente de fricción más bajo. A temperaturas bajo cero, confirme que el material lubricante sigue siendo funcional: el grafito y el PTFE funcionan bien a bajas temperaturas, mientras que algunos rodamientos de bronce sinterizado impregnados de aceite pueden experimentar cambios en la viscosidad del aceite que afectan la entrega de lubricación en ambientes fríos.

Material del eje y acabado de la superficie

El material del eje de contracara y el acabado de la superficie afectan directamente el rendimiento y la longevidad de un rodamiento autolubricante de aleación de cobre. La rugosidad óptima de la superficie del eje para cojinetes de bronce con tapón de grafito y con inserto de PTFE es Ra 0,4–0,8 µm: lo suficientemente suave como para evitar la abrasión de los tapones de lubricante sólido, pero no tan suave como para que la película de transferencia no pueda adherirse. La dureza del eje debe ser de al menos 35 HRC para aplicaciones con cargas pesadas para evitar que la matriz de bronce más dura raye el eje si la película lubricante es temporalmente insuficiente. Los ejes de acero endurecido por inducción, cromado duro o nitrurado suelen combinarse con casquillos autolubricantes de aleación de cobre en aplicaciones exigentes. Los ejes de acero inoxidable son compatibles con los cojinetes de bronce con tapón de grafito, pero deben evaluarse cuidadosamente con diseños con insertos de PTFE, ya que la adhesión de la película de transferencia de PTFE puede ser menor en el acero inoxidable que en el acero al carbono.

Ajuste e instalación de la carcasa

Los casquillos autolubricantes de aleación de cobre generalmente se instalan en soportes con ajuste de interferencia (H7/p6 o H7/r6 dependiendo del espesor de la pared del cojinete y del material del soporte) para evitar la rotación del casquillo en el soporte durante la operación. El ajuste de interferencia también garantiza un buen contacto térmico entre el diámetro exterior del rodamiento y la carcasa, lo cual es importante para la disipación de calor en aplicaciones de alto fotovoltaico. Los bujes se deben presionar en escuadra y a la profundidad correcta utilizando una herramienta de prensa que cargue el diámetro exterior de manera uniforme; nunca introduzca el buje con un martillo en el extremo del orificio, ya que esto puede deformar el orificio y dañar los insertos de lubricante sólido. Después de la instalación, verifique el diámetro del orificio con un calibre de orificio calibrado; el orificio puede cerrarse ligeramente debido a la interferencia de la instalación y el diámetro final del orificio debe estar dentro de la tolerancia especificada para el juego de funcionamiento del eje.

Industrias y aplicaciones típicas

Los rodamientos deslizantes autolubricantes de aleación de cobre sirven a una gama notablemente amplia de industrias, precisamente porque su rendimiento sin mantenimiento, resistente a la contaminación y con capacidad para altas temperaturas resuelve problemas reales que los rodamientos lubricados convencionales no pueden abordar. Estos son los principales sectores de aplicación y lo que hace que los rodamientos de bronce autolubricantes sean la elección correcta en cada uno de ellos:

• Equipos de construcción y movimiento de tierras: Los pasadores del cucharón de la excavadora, los puntos de pivote del brazo y la pluma, los muñones de la hoja de la topadora y los pasadores de varillaje del cargador de ruedas funcionan en ambientes sucios y húmedos con movimiento oscilante y acceso de mantenimiento muy limitado. Los cojinetes autolubricantes de bronce fosforado o bronce de aluminio con tapón de grafito reemplazan los engrasadores y eliminan el tiempo de inactividad relacionado con la lubricación en estas aplicaciones.
• Procesamiento de acero y metales: Los cojinetes guía de los laminadores, los componentes de las máquinas de colada continua, los rodillos transportadores de los hornos y las herramientas de prensado en caliente funcionan a temperaturas elevadas con incrustaciones, refrigerante y cargas cíclicas pesadas. Los cojinetes de bronce de aluminio con tapones de grafito son estándar en estos entornos y ofrecen una vida útil medida en meses en lugar de los días que se pueden lograr con los cojinetes engrasados ​​convencionales.
• Procesamiento de alimentos y bebidas: Los sistemas transportadores, las correderas de las máquinas llenadoras, la maquinaria de envasado y los equipos de mezcla en las plantas de alimentos requieren rodamientos que funcionen sin lubricantes externos que puedan contaminar los productos. Los bujes autolubricantes de bronce estañado con inserto de PTFE son la solución estándar y cumplen con los requisitos de cumplimiento de la FDA y de materiales en contacto con alimentos.
• Equipos hidráulicos y neumáticos: Las guías de vástago de cilindros hidráulicos, los cojinetes de carrete de válvula y los casquillos de actuadores neumáticos utilizan cojinetes autolubricantes de aleación de cobre para manejar la combinación de altas presiones de contacto, cargas laterales y acceso limitado a la lubricación inherentes a los diseños de válvulas y cilindros de potencia hidráulica.
• Marino y offshore: Los cojinetes de la bocina, los cojinetes de pivote de la aleta estabilizadora, los casquillos del molinete del ancla y los componentes del actuador submarino utilizan cojinetes autolubricantes de bronce de manganeso o bronce de níquel aluminio que combinan una excelente resistencia a la corrosión del agua de mar con una lubricación sólida sin mantenimiento en servicio permanentemente sumergido o en zona de salpicaduras.
• Máquinas de moldeo por inyección y fundición a presión: Los casquillos de barra de unión, las guías de pasador eyector y los cojinetes de pivote de molde en máquinas de moldeo por inyección de plástico operan bajo cargas cíclicas elevadas con ciclos térmicos y exposición a agentes desmoldeantes que atacan la grasa convencional. Los cojinetes de bronce y aluminio con tapón de grafito brindan un servicio duradero y de bajo mantenimiento en este entorno exigente.

Expectativas de vida útil y mantenimiento

Uno de los principales puntos de venta de los cojinetes lisos autolubricantes de aleación de cobre es su vida útil prolongada y de bajo mantenimiento en comparación con los bujes de bronce lubricados convencionalmente. Sin embargo, "libre de mantenimiento" no significa "libre de inspecciones", y comprender las expectativas realistas de vida útil y los factores que las afectan ayuda a los ingenieros de mantenimiento a planificar programas de reemplazo de rodamientos de manera efectiva.

En aplicaciones bien especificadas que operan dentro de la envolvente fotovoltaica nominal del rodamiento, los rodamientos autolubricantes de bronce con tapón de grafito logran una vida útil de 5000 a 20 000 horas de funcionamiento antes de que el desgaste del orificio alcance el espacio libre máximo permitido. En aplicaciones de alta temperatura, como equipos de hornos, donde los rodamientos convencionales fallarían en cuestión de días, los rodamientos de bronce de aluminio con tapón de grafito pueden brindar años de servicio continuo. La vida útil de los rodamientos de bronce sinterizado impregnados de aceite suele ser más corta (de 2000 a 8000 horas dependiendo de la carga y la velocidad) porque el depósito de aceite es finito y no se puede reponer una vez agotado.

La inspección regular en los intervalos de mantenimiento planificados debe incluir la medición del juego de funcionamiento entre el eje y el rodamiento (generalmente verificado midiendo el diámetro del eje y el diámetro del orificio del rodamiento por separado con medidores calibrados), inspeccionando la superficie del orificio en busca de rayaduras, revisando los tapones de lubricante sólido en busca de agotamiento o grietas, y examinando el orificio del soporte en busca de rozaduras o daños. Reemplace el rodamiento cuando el juego de funcionamiento exceda del 0,5 al 1,0 % del diámetro nominal del orificio para la mayoría de las aplicaciones, o cuando el agotamiento visible del tapón deje más del 20 % del área del tapón por debajo del nivel de la superficie del orificio. Reemplazar los rodamientos según un cronograma basado en la condición y no en el tiempo maximiza la utilización de los rodamientos y al mismo tiempo previene fallas inesperadas debido a rodamientos desgastados.
